一、產品概述
信號閘閥常應用于自動噴水消防管路系統,來監控供水管路,可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統,如果閘閥安裝位置離地面較高時,一般使用升桿式閘閥,可以明顯指示閥門開度,若安裝位置較低,則需用附開度指示閘閥。 |
|
二、主要零部件材料 |
零件名稱 |
材質 |
傳動帽 |
球墨鑄鐵、鑄鋼 |
手輪 |
可鍛鑄鐵 |
防塵罩 |
塑料 |
密封圈 |
****橡膠、三元乙丙 |
止推軸承 |
錫青銅 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
螺栓 |
碳鋼、不銹鋼 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
銅螺母 |
錫青銅 |
閥桿 |
不銹鋼 |
閥瓣 |
球墨鑄鐵+三元乙丙或****橡膠 | |

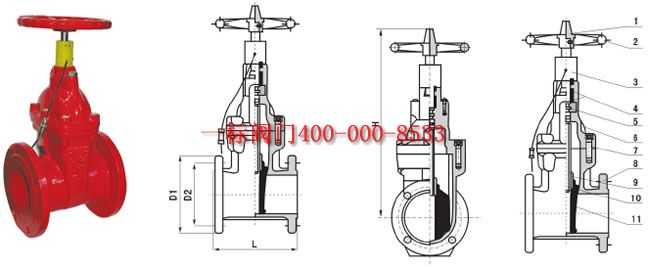

三、主要技術參數 公稱壓力:1。0~2。5MPa 公稱通經:50~400mm 工作溫度:0~80℃ 適用介質:水、油、汽等 法蘭標準:GB/T 17241。6 GB9113 試驗標準:GB13927 AP1598 四、信號彈性座封閘閥主要連接外型尺寸單位:mm

|
DN
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
H |
370 |
408 |
452 |
510 |
566 |
630 |
765 |
927 |
1048 |
1110 |
1320 | |
信號閥的要求 1)信號閥應具有輸出“通”、“斷”電信號裝置,且在信號閥入口壓力恒定為0.35MPa時,信號閥由全開到關閉的過程中,輸出“通”信號(閥開啟)的觸點轉換為輸出“斷”信號(閥關閉)時,此轉換點流量應大于等于全開流量的80%,過此點后閥一直輸出“斷”信號(閥關閉)。全開流量為信號閥在人口壓力恒定為0.35MPa時,信號閥全部打開測得的流量值。
2)信號閥按標準規定進行過載能力試驗,其電器元件不得出現過熱燒毀、坑點、觸點粘合等現象。
3)信號閥按標準規定進行耐電壓能力測試,在規定的試驗電壓下,其所有活動部件和靜止部件(包括外殼) 之間應耐電壓60s士5s不被擊穿。
4)信號閥按標準規定進行絕緣電阻測試, 在下列部件之間的絕緣電阻應大于2MΩ。
a) 觸電斷開時,同級進線與出線之間; b)各帶電部件與金屬支架(包括外殼)之間。
5) 信號閥按標準規定進行接觸電阻測試,開關的每對閉合觸點之間的接觸電阻應小于0.01Ω。
